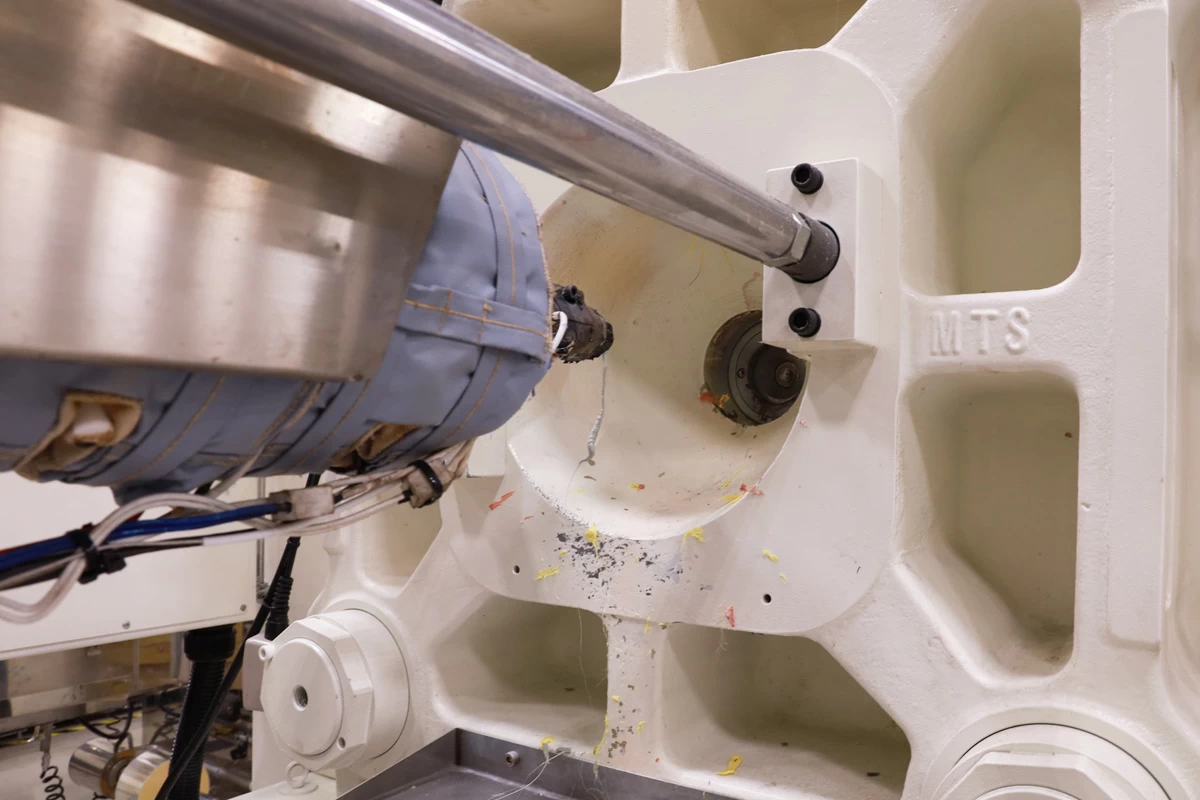

【廠長工法】生產時顧了溫度卻出現流痕，所以我們自己做了一個射出機切絲器

射出成型有個讓人兩難的老問題：射嘴端牽絲。

溫度調高，材料流動性好，但射嘴容易拉出牽絲；溫度調低，牽絲是少了，卻換來冷料痕、流痕這些外觀不良。更麻煩的是，我們用機械手取件，一旦射嘴牽絲，膠絲會被帶到母模側、附著在模面上，下一模一射，那條絲就被壓印在成品表面，直接變成外觀不良品。

單靠調溫度，永遠在兩害之間拉扯，穩不下來。所以我們決定不在溫度上繞了，直接從結構上解決 — 自己做一個射出機切絲器治具，在射嘴端就把牽絲切斷，不讓它有機會跑到母模上。

一、為什麼自己做

市面上找不到剛好符合我們射嘴尺寸、模具結構和牽絲位置的標準品。外包製作要溝通、打樣、修改，時間長、成本高，而且改一次要等一輪。現場我們自己依實際狀況設計，能立刻試、立刻修，反而更快。

二、第一版能切絲，卻換來色紋和斷裂

第一版我們用雷射補模，在射嘴前端孔內直接補出一條凸起，靠這條凸起去切斷膠絲。

牽絲是有改善，但問題來了：這條補出來的凸起，會讓射嘴前端變成類似倒鉤、阻流的狀態，膠料經過時流動不順、容易滯留，結果造成顏色分散不佳，成品出現色紋、混色不均。

而且它不耐用。那條雷補的凸條，在長時間高溫、高壓和反覆射出衝擊下強度不夠，大約5000模次就會斷裂，根本撐不住量產。

三、第二版如何調整到完善？

檢討後，我們換了做法：加入 0.8mm 間隙片，以線切割加工成切絲片，再裝進治具孔內來切斷膠絲。

關鍵的差別是：它不像第一版是「補出一塊凸起」，所以孔內不會形成倒鉤，膠料流動順暢，原本的顏色分散問題也跟著解決了。而且這種切絲片尺寸好控制、結構穩定，損耗了也方便更換或重新加工，耐久度和量產穩定性都遠勝第一版。

這個治具最聰明的地方，不是把孔縮小去擋膠絲（那樣會擋到料流），而是用最小的結構改變，讓膠料照樣順利通過，同時在牽絲產生的當下、還沒被機械手帶到母模之前，就先把它切斷。

四、一個小治具，到底省下了什麼？

牽絲問題完全沒有再發生，第一版遺留的顏色滯留問題也一併消除，可以說是 100% 改善。

連帶的好處是：不必再靠過度降溫去壓牽絲，成形條件能維持穩定，不再有「高溫牽絲、低溫冷料痕」的兩難；減少了因牽絲造成的停機清理，生產更連續；作業員也不必再頻繁清牽絲、擦母模，人力負擔跟著降下來。

一個看起來不起眼的小治具，解決的是一個靠調參數永遠調不來的老問題。
