只有2D圖檔可以開模射出嗎？答案跟下一步都在這篇
答案是不行。這篇文章告訴你為什麼，也告訴你手上只有2D圖或草圖時該怎麼辦。
一、只有2D圖檔，沒辦法直接開模
先說結論：射出模具無法只靠2D圖檔開模，一定要有3D檔案才能進行。
模具開發：用CNC加工把鋼材切削成模具的立體結構，加工機需要三維座標資訊才能定位切削路徑。
2D圖只能表達長寬高等平面尺寸，沒辦法呈現產品的曲面、內部結構、卡榫關係這些立體細節。模具工程師沒有3D資料，就無法設計模具的分模面、頂出結構和澆口位置，自然也就無法開模。
二、開模到底需要什麼樣的圖檔？
開模前，射出成型代工廠通常會需要以下資料：
- 3D模型檔（常見格式如STEP、IGES、STL）
- 尺寸公差標註
- 材質規格與需求（例如PP、ABS等）
- 表面處理需求（如霧面、光面、紋路）
- 產品功能說明（組裝方式、承重需求等）
3D檔案是核心，其他資訊則是幫助模具工程師判斷結構設計和成型條件。資料越完整，開模前的評估就越準確，也能減少後續改模的機率。
三、手上只有2D圖，接下來該怎麼做？
如果你目前只有2D圖或草圖，不代表沒辦法往下走，只是需要先補齊3D資料這一步。
- 自己找人做3D建模 (推薦)
可以找專門的機構設計或工業設計工作室，依照2D圖或概念草圖建立3D圖，並建立模型。這個做法的好處是設計主導權在自己手上，適合對產品結構有明確想法的客戶，避免透過第三方轉達時，溝通效率不彰，修改來回耗費時間。
- 請射出成型代工廠協助評估與建模
有些射出代工廠具備機構設計能力，可以直接依照2D圖或參考樣品協助評估可行性，並轉換為3D模型。這個做法的好處是設計和開模是同一個團隊在把關，溝通成本較低，但這些會僅限於一般較簡易的幾何外型，如果都是曲面或者是不規則的表面，則還是要請設計師建構3D圖。
【實際案例】

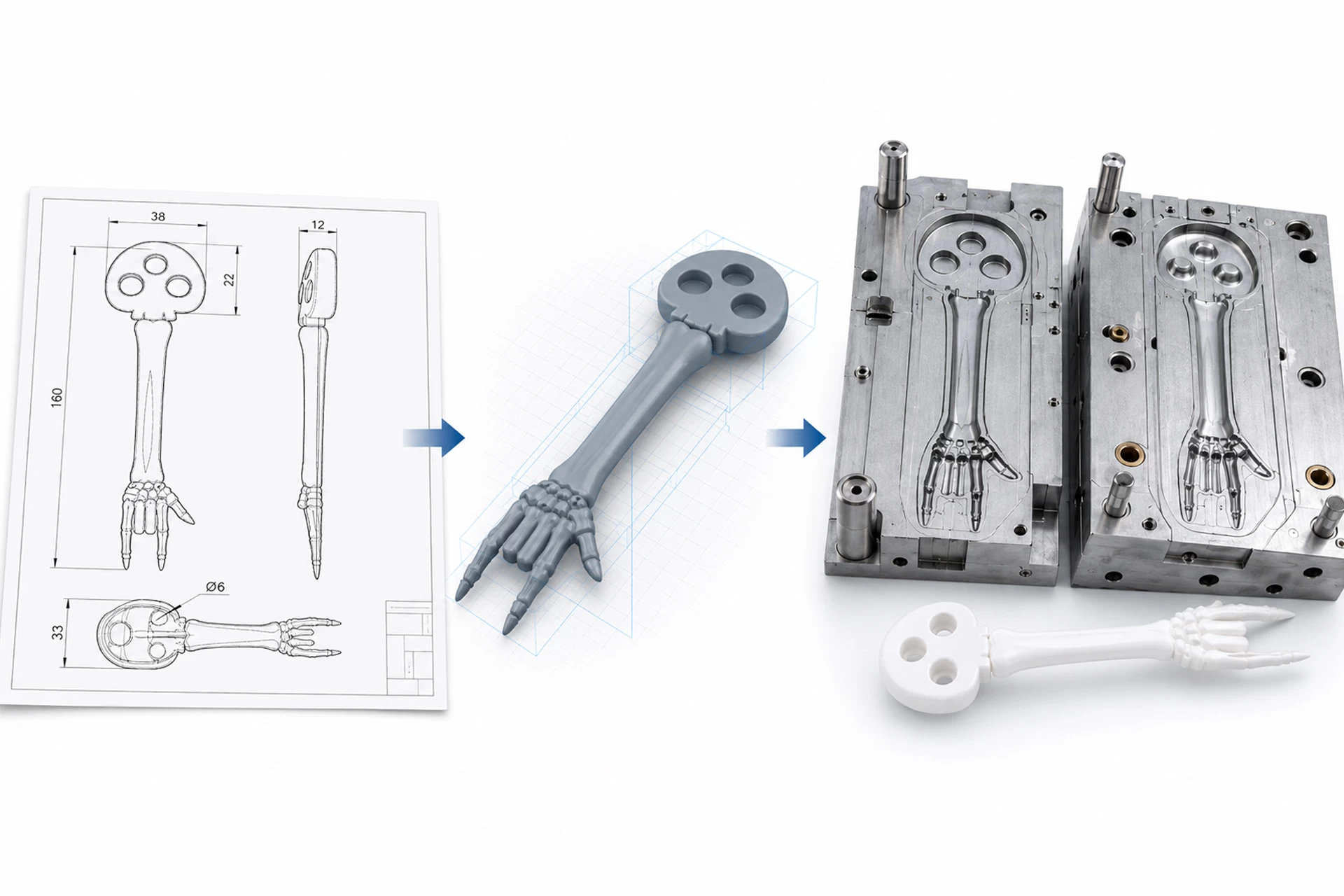

之前曾經收到客人一張平面圖，想要設計跟圖片一樣的叉子，客戶只提供了部分的尺寸以及描述，例如：從頭部3mm順下來到握把，厚：2mm (一直到叉端部位)，所有邊緣需要一些弧面，類似真的骨頭。不要90度直接轉；特殊效果：細咬花處理、正、反面一樣；灰色的部分為凹陷，表現骨頭之間的連接感，同時頭部黑色挖空。
由於產品的3D樣式簡易，加上我們的經驗，大約經過2-3次的修改，就能滿足客人的需求，但是如果複雜曲面，例如：骷顱頭要是立體，上頭骨大，下顎小等變化性較大的要求，此時會很難在短時間內達成，而如果是這類的要求，我們就會建議客人直接請設計師建檔。
文末Q&A
Q1：2D圖轉3D要多久？
依產品結構複雜度而定，簡單結構可能幾天，複雜產品（多零件組裝、精密卡榫）可能需要一到兩週。
Q2：代工廠可以幫忙建模嗎？
部分代工廠有機構設計團隊，可以協助建模。建議事先確認代工廠是否具備這項能力，避免另外再找設計端，拉長溝通流程。
Q3：只有草圖或參考照片可以嗎？
可以作為溝通起點，但無法直接開模。建議先跟代工廠討論產品需求，確認結構細節後再進入建模階段。
如果你手上只有2D圖或概念草圖，不確定下一步該怎麼準備，歡迎參考我們的一站式代工服務；也可以到產業應用看看我們過去處理過哪些產品類型。我們會協助評估最適合的方案。
